Q71F/PPL手動對夾球閥
 |
 |

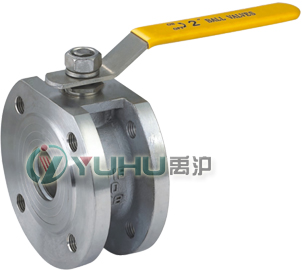

| 手動對夾球閥（整體鑄造） |
手動對夾球閥（結構尺寸圖） |
一、手動法蘭球閥 產品概述
上海禹滬公司的手動對夾球閥與普通球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常手動對夾球閥適用于安裝位置比較短的場合，手動超薄球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
二、手動對夾球閥 零件材料
| 序號NO |
零件名稱 |
閥門材質 |
| 1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
| 2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
| 3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
| 5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
| 7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
| 8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
| 9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
| 10 |
手柄套 |
塑料 |
塑料 |
| 11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
| 12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
三、手動對夾球閥 外形尺寸
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
| d |
15 |
20 |
25 |
29 |
38 |
48 |
62 |
76 |
92 |
110 |
145 |
195 |
| L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
| H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
| E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
| b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
| z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
四、手動對夾球閥 產品選型
選型時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：手動對夾球閥,Q71F手動超薄球閥,超短法蘭球閥
